同轴继电器






对应频率高达26.5GHz
高频率 高容量的同轴开关




26.5GHz对应产品实现在26.5GHz（50Ω）下，
隔离60dB以上，插入损失0.8dB以下、
V.SWR 1.7以下的良好高频特性。

18GHz的对应产品也系列化。

实现接点通过电流在3GHz下120W。

额定消耗电流在故障保护时为700mW
2绕组闭锁下500mW和高灵敏度。

还拥有TTL驱动2绕组闭锁，带指示器型。


种类

焊接端子型标准型号
种类 接点
构成 		指示端子 数据包 线圈电压规规 型号
故障保护 1c 无 无 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)
有 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-D
有 无 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-N
有 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-ND
2绕组闭锁 1c 无 无 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)
有
 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-D
有 无 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-N
有 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-ND
TTL驱动
2绕组闭锁
（带自动切断功能）		 1c 无 无 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-D
有 无 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)-N
有 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)-ND
·插脚端子型标准型号
种类 接点
构成 		指示端子 数据包 线圈电压规规 型号
故障保护 1c 无 无 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-P
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PD
有 无 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PN
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PND
2绕组闭锁 1c 无 无 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-P
有
 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PD
有 无 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PN
有 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PND
TTL驱动
2绕组闭锁
（带自动切断功能）		 1c 无 无 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-P
有 DC5V
12V
15V
24V		 G9YAT-12S-45(35)-PD
有 无 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-PN
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-PND
·电缆连接器型标准型号
种类 接点
构成 		指示端子 数据包 线圈电压规规 型号
故障保护 1c 无 无 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-C
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CD
有 无 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CN
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CND
2绕组闭锁 1c 无 无 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-C
有
 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CD
有 无 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CN
有 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CND
TTL驱动
2绕组闭锁
（带自动切断功能）		 1c 无 无 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-C
有 DC5V
12V
15V
24V		 G9YAT-12S-45(35)-CD
有 无 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-CN
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-CND


额定值

·指示器额定值
额定值 30V 100mA以下
接点接触电阻 1Ω以下 ＊1
注. 上表数据为初期值。
  ＊ 试验条件：DC1V 10mA电压降下法。
·高频特性
项目 频率
～1GHz ～4GHz ～8GHz ～12.4GHz ～18GHz ～26.5GHz
插入损失 0.2dB 0.3dB 0.4dB 0.5dB 0.8dB
隔离 85dB 80dB 70dB 65dB 60dB
V.SWR 1.1 1.15 1.25 1.35 1.5 1.7
注.
*1. 上表数据为初期值。
*2. 上表中18GHz规格产品的额定值为「～18GHz」，26.5GHz规格产品的额定值则为「～26.5GHz」。
·操作线圈/故障保护（G9YA-12S-45（35））
  项目
额定电压（V）
额定电流
(mA)		 线圈电阻
(Ω)		 动作电压
(V)		 复位电压
(V)		 最大容许电压
(V)		 消耗电力
(mW)
DC 4.5 155.2 29 80％以下 10％以上 150％ 约700
12 58.5 205
15 46.7 321
24 29.2 822
28 25.0 1,118
注.
*1. 额定电流、线圈电阻为线圈温度在+23℃时的值，公差±10％
*2. 动作特性为线圈温度在+23℃时的值。
*3. 最大容许电压为能向继电器线圈附加的电压最大值。
·操作线圈/TTL驱动闭锁型（G9YAT-12S-45（35））
  项目
额定操作电压（V）
TTL逻辑级别 电子自动切断 开关频率
ON OFF
DC 5 2.4～5.5V 0～0.5V 有 180次/分钟以下
（ON时间 ：OFF时间=1:1）
12
15
24
注.
*1. 额定电流、线圈电阻为线圈温度在+23℃时的值，公差±10％
*2. 动作特性为线圈温度在+23℃时的值。
*3. 最大容许电压为能向继电器线圈附加的电压最大值。
·关于操作线圈/指示端子型
注. 指示端子型的消耗电力根据操作线圈规格/电压规格附加140～300mW。


性能

种类
项目 型号
故障保护型 22绕组闭锁型 TTL驱动2绕组闭锁型
G9YA-12S-45(35) G9YAK-12S-45(35) G9YAT-12S-45(35)
接触电阻＊1 100mΩ以下
动作(置位)时间＊2 15ms以下
恢复(复位)时间＊2 15ms以下
最小置位、复位脉冲时间 - 100ms
绝缘电阻＊2 1,000M以上（DC500V）
耐压 线圈与接点间 AC500V 50/60Hz 1min　
线圈接点与接地间 AC500V 50/60Hz 1min　
同极接点间 AC500V 50/60Hz 1min　
振动 耐久 10～55～10Hz 单振幅2.5mm（双振幅5.0mm）
误动作 10～55～10Hz 单振幅1.5mm（双振幅3.0mm）
冲击 耐久 1,000m/s2　
误动作 500m/s2　
寿命 机械 500万次以上（开关频率36,000次/h）
电气 500万次以上（5W～3GHz、50 V.SWR1.2以下）开关频率1,800次/h
接点通过电力 120W（at 3GHz）（50 V.SWR≤1.15 环境温度40℃时）
使用环境温度 -55～+85℃（不结冰、凝露）
使用环境湿度 5～85％RH
质量 约50g
注. 上述数据为初期值。
*1. 额定值及性能（初期）的值在无特别写出的情况下，以温度
*2. 试验条件：DC1V 10mA电压降下法。
*3. 试验条件：以DC500V绝缘电阻计试验耐压项和相同处。


外形尺寸

（单位：mm）

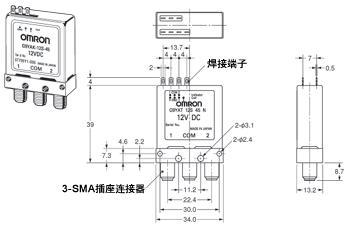

焊接端子型
G9YA-12S-45(35)-□
G9YAK-12S-45(35)-□
G9YAT-12S-45(35)-□

注1.一般尺寸公差为±0.3mm

焊接端子排列
  型号
指示端子 种类
G9YA-12S-45（35）-□ G9YAK-12S-45（35）-□ G9YAT-12S-45（35）-□
故障保护 2绕组闭锁 TTL驱动2绕组闭锁
无指示端子
有指示端子

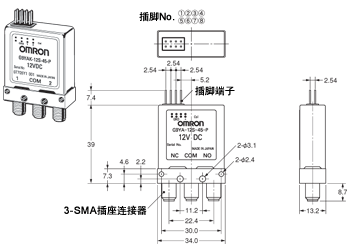

插脚端子型
G9YA-12S-45(35)-P□
G9YAK-12S-45(35)-P□
G9YAT-12S-45(35)-P□

注1.一般尺寸公差为±0.3mm

插脚端子排列
插脚No. 指示器 线圈
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
无指示端子 故障保护 - - - - - GND - ＋
2绕组闭锁 - - - - - GND 1 2
TTL驱动2绕组闭 - - - - V GND 逻辑1 逻辑2
有指示端子 故障保护 - NC COM NO - GND - ＋
2绕组闭锁 - NC COM NO - GND 1 2
TTL驱动2绕组闭 - NC COM NO V GND 逻辑1 逻辑2

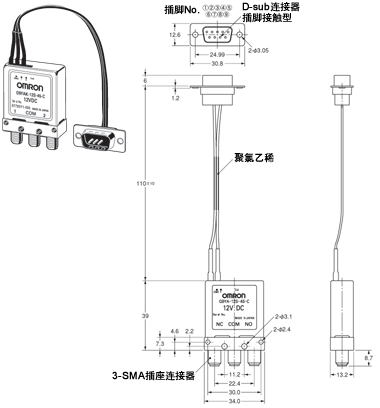

电缆连接器型
G9YA-12S-45(35)-C□
G9YAK-12S-45(35)-C□
G9YAT-12S-45(35)-C□


注1.一般尺寸公差为±0.3mm (若不清楚，请保存放大)

插脚端子排列
插脚No. 指示器 线圈
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
无指示端子 故障保护 - - - - - - GND ＋ -
2绕组闭锁 - - - - - - GND 1 2
TTL驱动2绕组闭 - - - - - V GND 逻辑1 逻辑2
有指示端子 故障保护 - NC COM NO - - GND ＋ -
2绕组闭锁 - 1 COM 2 - - GND 1 2
TTL驱动2绕组闭 - 1 COM 2 - V GND 逻辑1 逻辑2
