台湾ckc AVN系列产品>>>多段式限时继电器AH2-□□>>> ┆产品目录上一页下一页



  • 內裝CMOS IC故具高信賴度及穩定度

  • 從0.1sec~30hrs,有5種時間範圍可選

  • A,B接點,可在底座上轉換

  • 兩只電源指示燈,指示電源接通及時間到指示



型號 AH2-N□ AH2-Y□
尺寸 61H x 49W x 70D 88H x 58W x 68D
時間範圍 A : 1S, 10S, 1M, 10M
B : 3S, 30S, 3M, 30M
C : 6S, 60S, 6M, 60M
D : 1M, 10M, 1H, 10H
E : 3M, 30M, 3H, 30H
安裝與其底座 露出型 8PFA
埋入型   P3G-08 & US-08
額定電壓 DC(V) : 12, 24, 48
AC(V) : 12, 24, 48, 110, 220, 240,380,415,440, 50/60 Hz
指示燈動作 ON-UP兩只指示燈
輸出接點 型號 mode A / B
限時1C   5A
限時2C 5A
瞬時1C   5A




接線圖
時序圖
mode A
mode B

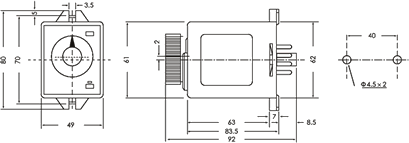

AH2-N□

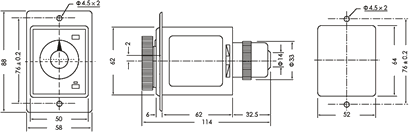

AH2-Y□
