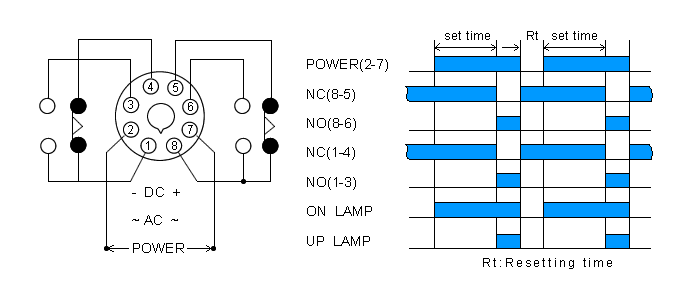

接线图与时序图 AH3-2

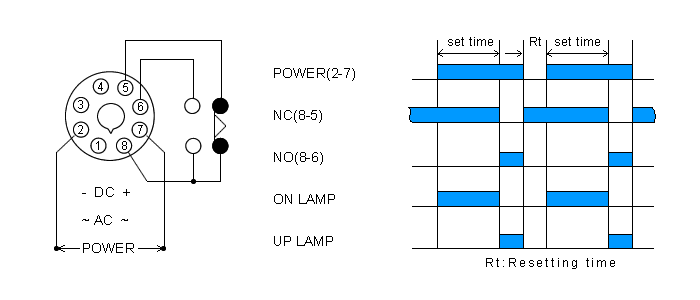

接线图与时序图 AH3-1

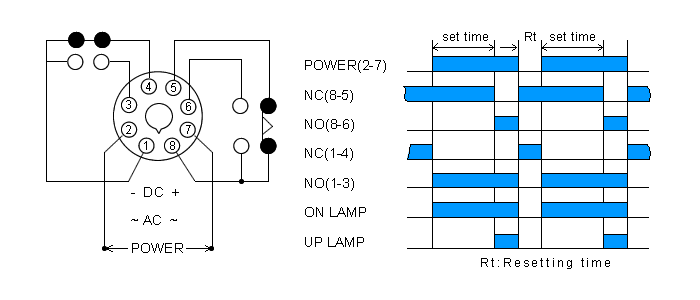

接线图与时序图 AH3-3

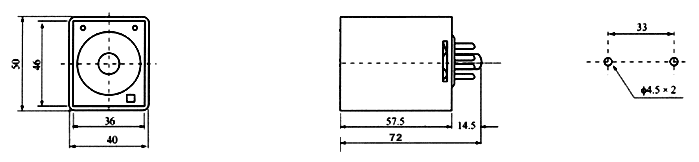

外形 尺 寸 AH3-1 AH3-2 AH3-3
产 品 规 格

1

公司首页 关于我们 公司新闻 产品信息 型号和小图 联系我们







   台湾ckc或 ANV系列产品>>>限时继电器AH3-1,AH3-2,AH3-3>>> ┆产品目录┆上一页┆下一页



CKC/ANV限时继电器

 AH3-1/2/3、H3M-A/B/C/D/E、

 H3MT-A/B/C/D/E、CF3-1/2/3、

 H3Y-2、H3Y-4、AH2D-A/B/C/D/E、

 ASTP-N/Y/N1/Y1/N2/Y2、ASTP-NV、

 ASTP-YV、AH2-N/Y/N1/Y1/N2/Y2、

 AH2-NA/B/C/D/E、AH2-YA/B/C/D/E、

 AH2-NV/YA、AH2-NVA/B/C/D/E、

 ATW-N/Y、  AH2-YVA/B/C/D/E、

 AH5B、AH5B-V、H3CT-AS/BS/CS/DS/ES、

 H3CT-A/B/C/D/E、CTDV-M、CTDV-MV、

 CTDV-N/N1/N2/Y/Y1/Y2、CTDV-NV/YV、

 CTDV-NA/B/C/D/ECTDV-YA/B/C/D/E、

 CTDV-NVA/B/C/D/E、CTDV-YVA/B/C/D/E、

 CAY-N/Y、CSY-N/Y、CKY-N/Y、

 ACT-N/N1/N2、ACT-Y/Y1/Y2、ATR-N/Y、

 TFK-N/N1/N2、TFK-Y/Y1/Y2、

 AFK-1/2/3、 TRD-N/NT、ARD-N/NT、

 CRD-N/NT、TWB-N、TWB-ND、TWB-NC、

 ATF-NA/B、ATF-YA/B、AH5F-A/BATS、

 ATS-2、TRF、AMD-N/Y、AH5C、AH5C-V、

 H2D-1/2/3/X/P、H3D-1/2/3/X/P、

 H4D-1/2/3/X/P、H4D-C、H4D-VC、

 H2D-V1/2/3/X/P、H3D-V1/2/3/X/P、

 H4D-V1/2/3/X/P、AH4R-2/4/X、

 AH5R-2/4/X、AH6R-2/4/X、

 AH4R-V2/V4/VX、AH5R-V2/V4/VX、

 AH6R-V2/V4/VX、T2D-N/NX/NP、

 T2D-Y/YX/YP、T3D-N/NX/NP、

 T3D-Y/YX/YP、T2D-NT/YT、T3D-NT/YT、

 T2D-NV/YV、T3D-NV/YV、T3D-C、

 T2D-NTV/YTV、T3D-NTV/YTV、CV2D-N/Y、

 CV3D-N/Y、CV2M-N/Y、CV3M-N/Y、

ANV计数器

 T2C-NX/NP/NG、T2C-YX/YP/YG、

 T3C-NX/NP/NG、T3C-YX/YP/YG、

 T2C-NVX/NVP/NVG、T2C-YVX/YVP/YVG、

 T3C-NVX/NVP/NVG、T3C-YVX/YVP/YVG、

 CV2C-NX/NP、CV2C-YX/YP、

 CV3C-NX/NP、CV3C-YX/YP、

 T3C-C、H4C-C、H4C-VC、H2C-X/P/G、

 H3C-X/P/G、H4C-X/P/G、H2C-VX/VP/VG、

 H3C-VX/VP/VG、H4C-VX/VP/VG、

ANV控制器

 AVM-N/N1/Y/Y1、AVM-NA/N1A/YA/Y1A、

 ACR-N、ACR-Y、 AVM-NB/N1B/YB/Y1B、

 G4Q-212S、APR-3、APR-4、PU-NC/ND、

ANV液面控制器

 AFL-1/1H/1L/1D、AFL-2/2H/2L/2D、

 C61F-G/GH/GL/GD、C61F-G1/G1H/G1L/G1D

 C61F-G2/G2H/G2L/G2D、

 AFR-1/1H/1L/1D/1R、 C61F-GR、

 AFR-G/GH/GL/GD/GR、C61F-GP/GPH/L/D/R

 C61F-GP-N/NH/NL/ND、

ANV温度控制器

 TC1AO、 TC1DO、 TC1OD、 TC1DD、

 TC2DO、 TC2DA、 TC2DA-A、 TC2DA、

 TC2OD、TC2DD、TC2DD-A、TC2DD-□、

 TC3AO、TC3AA、TC3AA-A、TC3AA-H、

 TC3DO、TC3DA、TC3DA-A、TC3DA-H、

 TC3OD、TC3DD、TC3DD-A、TC3DD-H、

 TC3AD、TC3AD-A、TC3AD-H、

 TC4AO、TC4AA、TC4AA-A、TC4AA-H、

 TC4DO、TC4DA、TC4DA-A、TC4DA-H、

 TC4AD、TC4AD-A、TC4AD-H、TC4OD、

 TC4DD-A、TC4DD-H、

ANV行程开关

 LS-7120、LS-7121、LS-7124、

 LS-7140、LS-7141、LS-7144、

 LS-7310、LS-7311、LS-7312、

 LS-8104、LS-8105、LS-8107、

 LS-8108、LS-8109、LS-8111、

 LS-8112、LS-8122、LS-8166、S-8168、LS-8169、

ANV单相固态继电器

 LS-8167、L

 SSR-□□DA、SSR-□□DA-H、

 SSR-□□AA、SSR-□□AA-H、

 SSR-□□VA、SSR-□□VA-H、

 SSR-□□DD、SSR-□□DD-H、

 SSRL-□□DA、SSRL-□□DD、

 SSRV-□□DA、SSRV-□□DD、

ANV三相固态继电器

 SSR3-□□DA、SSR3-□□DA-H、

 SSR3-□□AA、SSR3-□□AA-H、




  • 內裝CMOS IC故具高信賴度及穩定度
  • 精確度高,往復誤差小于±1%以下
  • 兩只電源指示燈,指示電源接通及時間到指示
  • 種類多,從0.1sec至24hrs,具有15種以上時間範圍
  • 使用接合器(Type Y-40)即可將標準露出安裝型轉變為埋入安裝型


类 别 限时继电器
型 號
AH3-□
尺 寸 50H×40W×57.5D
安装及其底座 露出型(-N) PF085A
埋入型(-Y) US-08 P3G-08
时间范围   SEC:1,3,6,12,30,60, MIN:3,612,30,60 HR:3,6,12,24
额定电压 DC(V):12,24 AC(V):12,24,110,220,240,3890,415,440,50/60HZ
指示灯动作 ON-UP 指示
O/P输出接点 型 号 AH3-1 AH3-2 AH3-3
限时 1C 5A   5A
限时 2C   5A
瞬时 1C     5A
寿 命
机 械
5×106times
电 气
105times
精确度 往复误差 ±1% max
设定误差 ±10% max
电压误差 ±1% max
温度误差 ±2% max
复归时间 0.1 sec max
消耗功率 2VA
使用周围温度 -10℃~+55℃
使用周围湿度 45~85%RH
重 量 160g
